功能：

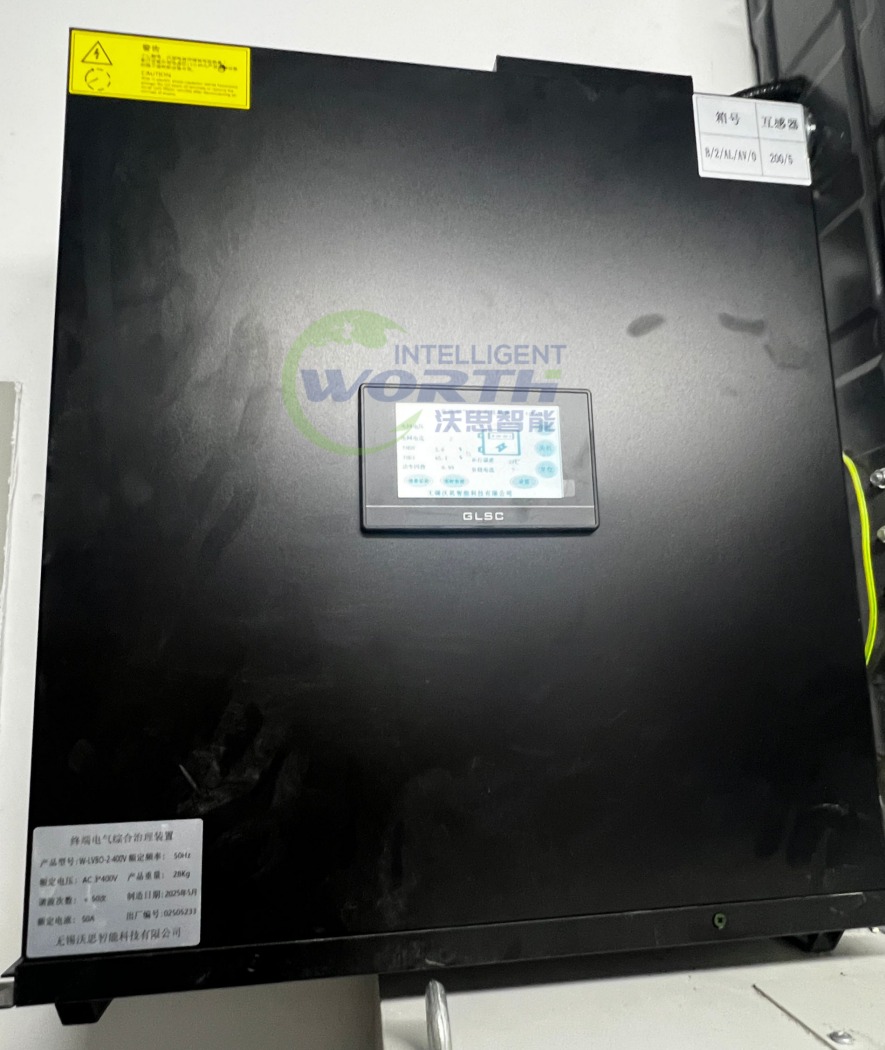

中線安防保護器（Neutral Line Protection Device）是專為低壓配電系統中性線（N線）異常過電壓防護設計的電氣安全裝置，主要用于解決中性點偏移、中性線開路、三相不平衡等故障導致的設備損壞、火災風險及人身觸電隱患。
以下是其核心功能、工作原理與應用場景的詳細解析：
一、核心功能特點
- 中性線過電壓實時監測
- 持續監測N線對地電壓（通常設定動作閾值 120V~150V，遠低于傳統防雷器的260V）。
- 毫秒級響應速度（≤20ms），遠快于斷路器分閘時間（100ms以上）。
- 主動泄放保護
- 檢測到過壓時，通過IGBT/晶閘管功率器件將N線異常電壓強制泄放至地線（PE）。
- 泄放后自動復位，無需人工干預（可持續動作10次以上）。
- 故障預警與記錄
- 本地聲光報警 + 遠程通訊（RS485/4G上傳至電力監控系統）。
- 記錄過壓次數、幅值、持續時間，輔助故障診斷。
- 多重安全防護
- 內置熱脫扣裝置，防止泄放模塊過熱失效；
- 電氣隔離設計，避免保護動作時影響主電路。
二、工作原理
graph LR
A[中性線電壓異常] --> B{監測模塊檢測電壓＞閾值}
B -->|是| C[觸發IGBT/晶閘管導通]
C --> D[將N線電壓泄放至PE線]
D --> E[電壓恢復正常后自動關斷]
B -->|否| F[持續監測]關鍵機制：利用PE線的低阻抗特性，在N線異常時構建臨時“N-PE短路通路”，強制拉低電壓至安全范圍（≤50V）。
三、應用場景與必要性
1. 典型故障場景
| 故障類型 | 危害 | 保護器作用 |
|---|---|---|
| 中性線開路 | N線電壓飆升至相電壓（220V） | 瞬間泄壓，避免燒毀單相設備 |
| 三相嚴重不平衡 | N線電流超載，電壓偏移 | 抑制電壓波動，保護精密儀器 |
| 零地混接 | 設備外殼帶電，人員觸電風險 | 強制鉗位N-PE電壓差＜50V |
| 雷擊/操作過電壓 | 沿N線侵入的浪涌沖擊 | 輔助SPD（電涌保護器）泄放能量 |
2. 必須安裝的場所
- 單相負載集中區域：數據中心服務器機房、醫院ICU病房、實驗室精密儀器室
- 老舊改造配電系統：中性線截面積不足、三相負載波動大的工廠
- TT接地系統：N線獨立接地，故障時更易產生高電位差
- 光伏/充電樁接入點：逆變器諧波導致中性線電流異常放大
四、選型關鍵參數
| 參數 | 典型值 | 選型依據 |
|---|---|---|
| 額定電壓 | AC 230V/400V | 匹配系統電壓等級 |
| 動作閾值 | 120V/150V（可調） | 低于設備耐壓極限（通常275V） |
| 泄放能力 | 3kA~10kA（峰值） | 根據系統短路電流選擇 |
| 響應時間 | ≤20ms | 快于斷路器脫扣時間 |
| 通訊接口 | RS485/MODBUS | 接入電力監控系統 |
五、安裝與接線規范
graph TB
subgrid[配電箱內安裝位置]
A[主開關] --> B[中線安防保護器]
B --> C[負載端]
style B fill:#f9f,stroke:#333- 安裝位置：緊貼配電箱主開關下游，N線主干道。
- 接線要求：
- N in：接上級中性線
- N out：接負載中性線
- PE：獨立連接接地銅排（嚴禁與N線共用端子！）
- 安全間距：周圍預留≥100mm散熱空間，避免靠近熱源。
六、行業標準與認證
- 國家標準：
GB/T 18802.21-2016 《低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器》
JGJ 16-2008 《民用建筑電氣設計規范》（要求TN-S系統N線獨立保護） - 國際認證：
CE / TUV / UL 1449（3rd Edition）
七、常見問題解答
Q1：與SPD（浪涌保護器）有何區別？
→ SPD防護相線-地線間的雷電浪涌（μs級脈沖）；中線保護器解決N-PE工頻過電壓（ms級持續故障）。
Q2：會引發電氣火災嗎？
→ 合格產品具備熱熔斷+過流脫扣雙保險，泄放通道阻抗極低（＜0.1Ω），能量以焦耳熱形式安全釋放。
Q3：為何不用漏電開關替代？
→ 漏電開關檢測剩余電流（mA級），對N-PE電壓升高無反應！需專用設備防護。
總結
中線安防保護器是現代低壓配電系統安全鏈條的關鍵補強環節，尤其在高敏感負荷、新能源接入場景中不可或缺。選型時需重點關注：
- 動作閾值精度（誤動會干擾系統，拒動則喪失保護）；
- 泄放能力冗余（匹配系統最大故障電流）；
- 消防兼容性（通過UL認證確保不起火）。
提示：在數據中心、醫院等場所，建議與絕緣監測裝置（IMD）配合部署，構建全域電氣安全防護體系。
